Compressore a quattro cilindri chiuso V20-84Y di conservazione frigorifera dei semi
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xcompressore | V20-84Y | Volume dello scarico | un ³ /h da 83,81 m. |
---|---|---|---|
Velocità nominale del compressore | 1450 giri/min. | Tensione del motore | 400 V/3/50 PWS |
Frequenza nominale | 50 hertz | Corrente massimo (MRA) | 42,6 A |
Corrente bloccata del rotore (LRA) | 106,6 A | Corrente chiusa a chiave del rotore (LRA), dol | 180,5 A |
Numero dei pistoni | 4 | Peso netto | 180 chilogrammi |
Olio lubrificante | FRASCOLD POE68 | Tassa dell'olio | 4 l |
Evidenziare | Compressore a quattro cilindri di conservazione frigorifera,Compressore chiuso di conservazione frigorifera dei semi,Compressore V20-84Y di conservazione frigorifera |

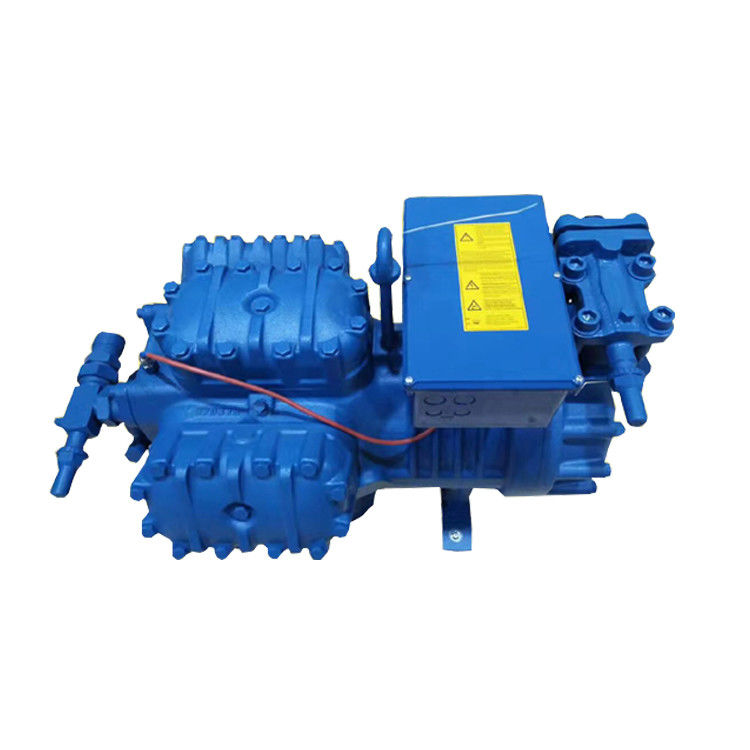

I semi del compressore V20-84Y di Frascold hanno chiuso il compressore a quattro cilindri delle merci originali di qualità
Compressore di refrigerazione del frascold dell'Italia
Esperienza, qualità, innovazione.
Queste sono le caratteristiche commerciali ed industriali delle imprese sopra l'età di 70 chi hanno permesso al fracold di raggiungere e consolidare la loro posizione principale nel mercato globale dei compressori della refrigerazione e del condizionamento d'aria.
esperienza
A partire dagli anni di attività del mercato globale di refrigerazione e del condizionamento d'aria del compressore per guadagnare molto knowhow tecnico.
qualità
Con l'esteso uso di migliori materiali e dei loro prodotti, più, più affidabili, prova più efficiente e più rigorosa di qualità, possiamo conseguire i risultati di alta qualità.
innovazione
Nella produzione dei compressori della refrigerazione, le soluzioni innovarici incontrano le sfide del mercato e continuamente promuovono i risultati dell'uso degli strumenti di livello internazionale di progettazione e di ingegneria nell'evoluzione.
Dati tecnici
COMPRESSORE MODELLO |
Cilindri | Spostamento m3/h 50Hz |
Potenza nominale (HP) |
Motore versione |
Funzionamento massimo corrente 400V/50 hertz (A) |
Rotore bloccato corrente 400V/50 hertz (A) |
Tassa dell'olio (litri) |
Collegamenti di tubo (valvole con i connett. della lega per saldatura.) |
Peso (chilogrammo) |
Pressione sonora a 1m (DBA) |
||||
Conduttura di aspirazione | Linea di scarico | |||||||||||||
millimetro | pollice | millimetro | pollice | -1 | -2 | |||||||||
V15-59E (ECOinside) | 4 | 58,48 | 15 | 3 | 17,5 | 59,5 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 170 | 65 | - |
V15-59Y | 15 | 2 | 31,1 | 74,8 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 170 | 67 | 67,5 | ||
V20-59Y | 20 | 1 | 35,3 | 106,6 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,2 | - | ||
V15-71E (ECOinside) | 4 | 70,77 | 15 | 3 | 20,2 | 59,5 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,5 | - |
V15-71Y | 15 | 2 | 32,2 | 74,8 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,9 | 68,1 | ||
V25-71Y | 20 | 1 | 43,5 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 184 | 68 | - | ||
V20-84E (ECOinside) | 4 | 83,81 | 20 | 3 | 27,2 | 89,9 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 180 | 69,6 | - |
V20-84Y | 20 | 2 | 46,2 | 106,6 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 180 | 71 | 71,5 | ||
V30-84Y | 30 | 1 | 49,2 | 132,6 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 187 | 71,3 | - | ||
V25-93Y | 4 |
93,05 | 25 | 2 | 52,3 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 200 | 71,3 | 71,6 |
V32-93Y | 32 | 1 | 53,1 | 144,5 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 192 | 71,5 | - | ||
V25-103E (ECOinside) | 4 | 102,9 | 25 | 3 | 29,9 | 122,7 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 204 | 70,5 | - |
V25-103Y | 25 | 2 | 52,3 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 204 | 71,3 | 71,6 | ||
V35-103Y | 35 | 1 | 61 | 144,5 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 207 | 71,5 | - | ||
Z25-106E (ECOinside) | 6 | 106,16 | 25 | 3 | 30,2 | 122,7 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 220 | 71,5 | - |
Z25-106Y | 25 | 2 | 53,6 | 118,3 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 220 | 72 | 72 | ||
Z35-106Y | 35 | 1 | 60,2 | 144,5 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 223 | 71,5 | - | ||
Z30-126E (ECOinside) | 6 | 125,72 | 30 | 3 | 33,8 | 122,7 | 7,2 | 54 | ⅛ 2 | 35 | 1 ⅜ | 229 | 72 | - |
Z30-126Y | 30 | 2 | 55,7 | 132,6 | 7,2 | 54 | ⅛ 2 | 35 | 1 ⅜ | 229 | 73 | 73,5 | ||
Z40-126Y | 40 | 1 | 71,9 | 159,2 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73,2 | - | ||
Z40-154E (ECOinside) | 6 |
154,38 | 40 | 3 | 41,1 | 144,5 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73 | - |
Z40-154Y | 40 | 2 | 77,9 | 159,2 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73,6 | 73,8 | ||
Z50-154Y | 50 | 1 | 94,4 | 188,8 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 244 | 73,7 | - | ||
W40-142Y | 141,5 | 40 | 1 | 89,3 | 215 | 7,7 | 67 | ⅝ 2 | 42 | 1 ⅝ | 295 | 76,5 | 77,2 | |
W40-168Y | 8 | 167,6 | 40 | 2 | 71,4 | 215 | 7,7 | 67 | ⅝ 2 | 42 | 1 ⅝ | 299 | 76,6 | 77,4 |
W50-168Y | 50 | 1 | 94,8 | 258 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 305 | 76,7 | - | ||
W50-187Y | 8 | 186,1 | 50 | 2 | 89,1 | 258 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 311 | 77,5 | 78 |
W60-187Y | 60 | 1 | 103,5 | 326 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 315 | 78 | - | ||
W60-206Y | 8 | 205,8 | 60 | 2 | 98,8 | 326 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 320 | 79,4 | 80,2 |
W70-206Y | 70 | 1 | 116,8 | 390 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 79,4 | - | ||
W70-228Y | 8 | 227,77 | 70 | 2 | 109,5 | 390 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
W75-228Y | 75 | 1 | 128,4 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - | ||
W75-240Y | 8 | 238,02 | 75 | 2 | 115,3 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
W80-240Y | 80 | 1 | 135,7 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
1) Livello di pressione sonora medio in TA di applicazione (- 10°C/45°C)
2) livello di pressione sonora medio in LT di applicazione (- 35°C/40°C)
COMPRESSORE MODELLO |
Cilindri | Spostamento m3/h 50Hz |
Termine nominale potere (HP) |
Motore versione |
Capacità di raffreddamento 50 hertz (dati basati su EN12900) | |||||||
R404A / R507A | R407F | R407A | R134a | |||||||||
La TA (1) Chilowatt |
LT (2) chilowatt |
La TA (1) chilowatt |
LT (2) chilowatt |
La TA (1) chilowatt |
LT (2) chilowatt |
GH (3) chilowatt |
La TA (1) chilowatt |
|||||
V15-59E (ECOinside) | 4 | 58,48 | 15 | 3 | - | - | - | - | - | - | - | 18,14 |
V15-59Y | 15 | 2 | 29,76 | 10,33 | 28,98 | 7,32 | 26,9 | 6,43 | 32,29 | 18,25 | ||
V20-59Y | 20 | 1 | 28,93 | 8,51 | 28,62 | 6,7 | 26,27 | 5,81 | 32,72 | 18,19 | ||
V15-71E (ECOinside) | 4 | 70,77 | 15 | 3 | - | - | - | - | - | - | - | 21,22 |
V15-71Y | 15 | 2 | 35,31 | 12,26 | 35,99 | 9,55 | 33,3 | 8,4 | 38,11 | 21,69 | ||
V25-71Y | 20 | 1 | 34,78 | 10,51 | 36 | 8,75 | 31,88 | 7 | 37,47 | 20,35 | ||
V20-84E (ECOinside) | 4 | 83,81 | 20 | 3 | - | - | - | - | - | - | - | 25,27 |
V20-84Y | 20 | 2 | 40,69 | 13,5 | 43,88 | 12,03 | 40,88 | 11,02 | 42,85 | 23,39 | ||
V30-84Y | 30 | 1 | 42,17 | 13,16 | 42,96 | 10,92 | 39,34 | 9,54 | 42,68 | 23,61 | ||
V25-93Y | 4 | 93,05 | 25 | 2 | 44,66 | 13,68 | 46,05 | 11,65 | 42,78 | 10,23 | 49,57 | 27,8 |
V32-93Y | 32 | 1 | 45,11 | 12,46 | 45,53 | 10,69 | 41,83 | 9,31 | 48,42 | 25,29 | ||
V25-103E (ECOinside) | 4 | 102,9 | 25 | 3 | - | - | - | - | - | - | - | 31,06 |
V25-103Y | 25 | 2 | 51,6 | 16,05 | 53,28 | 14,51 | 48,53 | 12,66 | 50,4 | 28,01 | ||
V35-103Y | 35 | 1 | 50,43 | 15,96 | 51,93 | 13,18 | 47,24 | 11,44 | 53,93 | 30,46 | ||
Z25-106E (ECOinside) | 6 | 106,16 | 25 | 3 | - | - | - | - | - | - | - | 32,21 |
Z25-106Y | 25 | 2 | 53,91 | 16,53 | 54,34 | 14,36 | 49,97 | 12,61 | 52,88 | 29,21 | ||
Z35-106Y | 35 | 1 | 53,29 | 17,15 | 53,3 | 13,23 | 48,98 | 11,6 | 56,7 | 32 | ||
Z30-126E (ECOinside) | 6 | 125,72 | 30 | 3 | - | - | - | - | - | - | - | 37,2 |
Z30-126Y | 30 | 2 | 61,7 | 19,49 | 64,56 | 17,45 | 59,2 | 15,25 | 65,34 | 35,89 | ||
Z40-126Y | 40 | 1 | 62,14 | 19,2 | 64,15 | 16,29 | 58,81 | 14,21 | 67,1 | 37,63 | ||
Z40-154E (ECOinside) | 6 | 154,38 | 40 | 3 | - | - | - | - | - | - | - | 44,72 |
Z40-154Y | 40 | 2 | 77,73 | 27,44 | 80,36 | 22,2 | 73,42 | 19,33 | 78,72 | 43,52 | ||
Z50-154Y | 50 | 1 | 76,07 | 23 | 79,07 | 20,21 | 72,15 | 17,49 | 80,76 | 44,39 |
(1) temperatura -10°C, temperatura di condensazione 45°C, temperatura 20°C di evaporazione = della TA del gas di aspirazione, senza subcooling liquido
(2) temperatura -35°C, temperatura di condensazione 40°C, temperatura 20°C di evaporazione = di LT del gas di aspirazione, senza subcooling liquido
(3) temperatura 5°C, temperatura di condensazione 50°C, temperatura 20°C di evaporazione = del GH del gas di aspirazione, senza subcooling liquido
note:
(1) coefficiente di conversione 60Hz = 1,2 volte
(2) corrente di funzionamento di massimo dei collegamenti di PWS dei modelli di S, di V, di Z e di W [400V]
(3) asse che chiude corrente a chiave dei collegamenti di PWS dei modelli di S, di V, di Z e di W
(4) quando seleziona i contattori, i cavi ed i fusibili, considerano prego la corrente massima di funzionamento
(5) olio sintetico di riempimento di Poe
(6) valvola d'arresto con il giunto saldato
(7) peso netto compreso il cuscinetto attenuante di gomma della valvola d'arresto, dell'olio del refrigerante e
In alcune applicazioni, è necessario da limitare la gamma di frequenze. In particolare, il più alta frequenza dipende dalla corrente massima di funzionamento (MRA) calcolata dalla seguente formula. Per la prestazione del compressore in ogni stato possibile di ogni frequenza e limite superiore, controlli prego il software Howe selezione di Fuji/del frascold.
