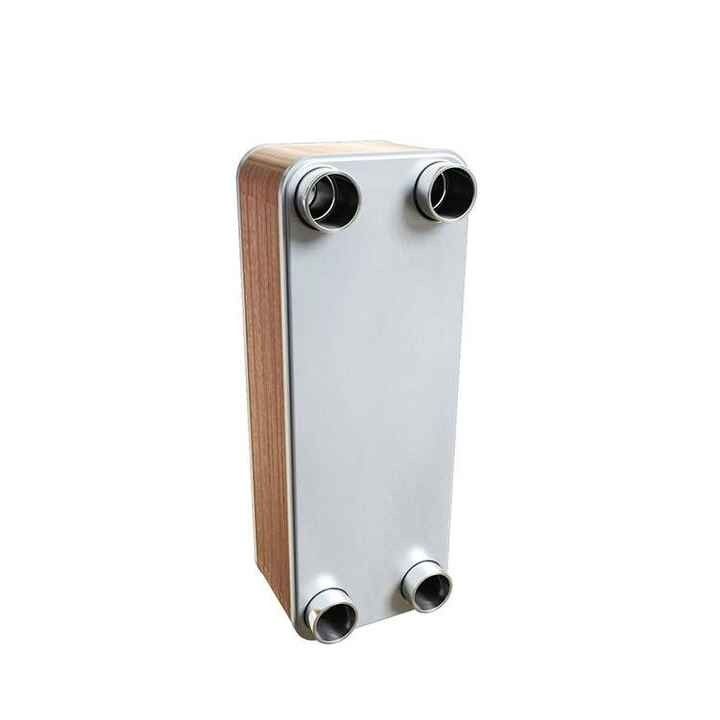

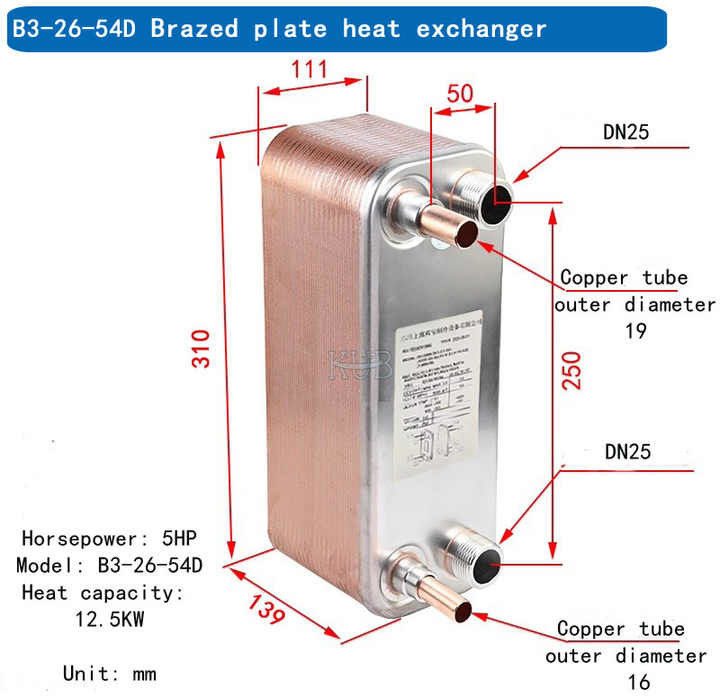

B3-26-54D Intercambiador caldaie domestiche inossidabili ricambi scambiatore di piastre 5HP evaporatore scambiatore di calore a piastra brasata prezzo

Struttura del prodotto

Installazione, utilizzo e manutenzione di scambiatori di calore a piastre brasate

Installare

1Gli scambiatori di calore a piattaforma devono essere installati verticalmente e l'installazione orizzontale o inclinata non solo causerà una diminuzione significativa dell'efficienza di scambio di calore dello scambiatore di calore,ma anche aumentare la capacità di refrigerazione

Facile da causare la formazione di ghiaccio e il blocco nello scambiatore di calore.

2Gli scambiatori di calore a piastre di piccole dimensioni dei modelli B3-014, B3-015, B3-020 e B3-026 (≤ 30 pezzi) possono essere installati direttamente sulle condotte.Gli scambiatori di calore a piastre di grandi dimensioni dei modelli di cui sopra e di altri modelli più grandi devono essere installati su piastre assorbenti di urti o fissati con bulloni, viti, supporti, ecc. In caso di eventuali vibrazioni, devono essere utilizzati collegamenti ad assorbimento degli urti.

3. Salvo casi particolari di progettazione, quando si collega lo scambiatore di calore al sistema,occorre assicurare che i tubi di collegamento per l'ingresso e l'uscita del mezzo caldo e per l'ingresso e l'uscita del mezzo freddo siano collegati verso l'alto

Assicurare un buon trasferimento di calore convettivo ed evitare errori di connessione.

4. Quando si salda lo scambiatore di calore della piastra e la condotta, la superficie di contatto deve essere prima pulita, il grasso deve essere rimosso,e il sale gassoso acido (o polvere d'argento) dell'agente di brasatura devono essere spazzolati con un pennelloIl tubo di rame deve essere inserito nell'interfaccia e saldato con una canna di saldatura argento contenente più del 45% di argento.con una temperatura massima non superiore a 650 °C, per la saldatura nello stesso punto di saldatura

Per evitare l'ossidazione interna, il gas azoto deve essere riempito all'interno dello scambiatore di calore per la protezione.

5:Quando si saldano gli scambiatori di calore a piastre di grandi dimensioni B3-095 e superiori con condotte, si deve avvolgere un panno umido intorno all'interfaccia per evitare che gli scambiatori di calore siano esposti a temperature elevate.Per limitare l'area riscaldata, un angolo (di solito di 30 °) deve essere creato al bordo della condotta e dell'interfaccia, e si deve utilizzare la saldatura TG o MG.

Precauzioni per l' impiego e la manutenzione

1. Anti- blocco

Se gli oggetti estranei o le scaglie forti entrano nei canali dello scambiatore di calore, si verificherà un blocco dei canali.causerà corrosione., che danneggerà la struttura dello scambiatore di calore e si tradurrà in una perdita interna.è necessario prestare attenzione alle variazioni di perdita di pressione del mezzo prima e dopo il passaggio attraverso lo scambiatore di calore in ogni momentoSe la perdita di pressione aumenta improvvisamente, la macchina deve essere fermata in tempo per la pulizia e la manutenzione dello scambiatore di calore.un nuovo scambiatore di calore deve essere sostituito tempestivamente per evitare perdite maggiori.

2Anti-congelamento

A. Quando la temperatura di evaporazione si avvicina al punto di congelamento sul lato liquido, si deve usare un anticongelatore

B. Per evitare che il refrigerante venga iniettato troppo poco e che la temperatura di evaporazione sia troppo bassa,deve essere effettuata una pulizia e una manutenzione regolari per evitare la formazione di ghiaccio causata dalla scagliazione e dal blocco del canale dello scambiatore di caloreD. Ammorbidire l'acqua ad alta durezza per prevenire la formazione di ghiaccio causata dal blocco dei canali dello scambiatore di calore a causa della scalabilità.

E, installare dispositivi di drenaggio e svuotare lo scambiatore di calore quando non è in uso per evitare il congelamento all'interno dello scambiatore di calore a causa della bassa temperatura ambiente

F. Installare e utilizzare schermi filtranti con fori inferiori a 1 millimetro per impedire l'ingresso di detriti filamentosi, floccolanti e di dimensioni maggiori nello scambiatore di calore.e per evitare la formazione di ghiaccio causata dal blocco dei canali degli scambiatori di calore

G. Installare un interruttore di flusso d'acqua per garantire un flusso d'acqua stabile prima, durante e dopo il funzionamento del compressore, per evitare lo spegnimento improvviso della pompa d'acqua durante il funzionamento del sistema

H, installare l'interruttore di controllo della protezione contro basse tensioni per evitare una bassa pressione di aspirazione

1. installare il regolatore di protezione della temperatura dopo l'installazione della valvola di espansione e spegnere il compressore quando la temperatura
3Anti corrosione

A. Per evitare la corrosione dello scambiatore di calore è necessario garantire che l'ambiente in cui lo scambiatore di calore è installato e utilizzato, nonché il mezzo utilizzato per lo scambio di calore,non sono corrosivi per l'acciaio inossidabile e i metalli di rame (il contenuto di ioni cloruro e ioni solfato nel mezzo di scambio termico non deve generalmente superare i 100 mg/1).

B. Utilizzare un filtro con fori di meno di 1 millimetro per evitare che i detriti filamentosi, floccolanti e di dimensioni maggiori entrino nello scambiatore di calore e causino il blocco

C. Pulire prontamente lo scambiatore di calore in caso di sporcizia.

D. Garantire la stabilità del funzionamento del sistema ed evitare la corrosione da stress delle piastre degli scambiatori di calore causata da gravi o frequenti variazioni della pressione delle condotte del sistema.

E, quando il sistema smette di funzionare e rimane inattivo per lungo tempo, il liquido nello scambiatore di calore deve essere drenato
4. pulizia

Se durante il funzionamento degli scambiatori di calore a piastre si verifica un calo significativo della pressione, ciò significa che si è formata una scaglia.Se la scala è grave, per la pulizia inversa di 24 ore devono essere utilizzate sostanze chimiche che non danneggiano il metallo in acciaio inossidabile e il metallo di rame (come l'acido fosforico o il perossido di 5% di concentrazione, l'acido formico,acido carbossilico, acido acetico, acido ossalico o altri acidi organici). Durante la pulizia, la portata della soluzione detergente deve essere controllata da una pompa d'acqua a pressione.5-2 volte la portata della soluzione originaleDopo la pulizia, prima di avviare il sistema, è necessario usare una grande quantità di acqua pulita per risciacquare la soluzione di pulizia nel sistema.
